TD6型桁架樓承板生產廠規格齊全

TD6型鋼筋桁架樓承板包含了TD6-70、TD6-80、TD6-90、TD6-100、TD6-110、TD6-120、TD6-130、TD6-140、TD6-150、TD6-160、TD6-170、TD6-180、TD6-190、TD6-200、TD6-210、TD6-220、TD6-230型一共17種規格型號

訂購熱線：152-5153-6295

TD6鋼筋桁架樓承板是將樓板中的鋼筋在工廠采用進口設備加工成為鋼筋桁架，并將鋼筋桁架與鍍鋅板在工廠焊成一體的組合樓承板。在施工階段，鋼筋桁架樓承板可承受施工荷載，直接鋪設到梁上，并進行簡單的鋼筋工程，便可澆筑混凝土。由于完全取代了模板功能，減少了模板架設和拆卸工程，大大提高了樓板施工效率。

一、TD6型鋼筋桁架樓承板產品規格

名稱		規格
上弦鋼筋直徑		6-12mm
下弦鋼筋直徑		6-12mm
腹桿鋼筋直徑		4-7mm
鋼筋桁架高度H		70-270mm
支座水平鋼筋直徑		8mm、10mm
支座豎向鋼筋直徑	HPB235	12(用于h≦150)，14（用于h＞150）
	HRB335HRB400	10(用于h≦150)，12（用于h＞150）
底模鋼板厚度		0.4~0.8mm
底模鋼板寬度		576mm、600mm
混凝土保護層厚度C		15 - 30mm
鋼筋桁架樓承板長度		1.0 - 12.0m

二、TD6鋼筋桁架樓承板構成與材料參數：

◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡。

三、TD6鋼筋桁架樓承板使用優勢：

1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯可設計為雙向板，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板。

2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐。

3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板底模不參與使用階段受力，不需考慮防火、防腐問題。

4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠,樓板的雙向剛度接近，有利于建筑物抗震栓釘焊接質量更容易。

5.比較：單純樓承板比較，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。

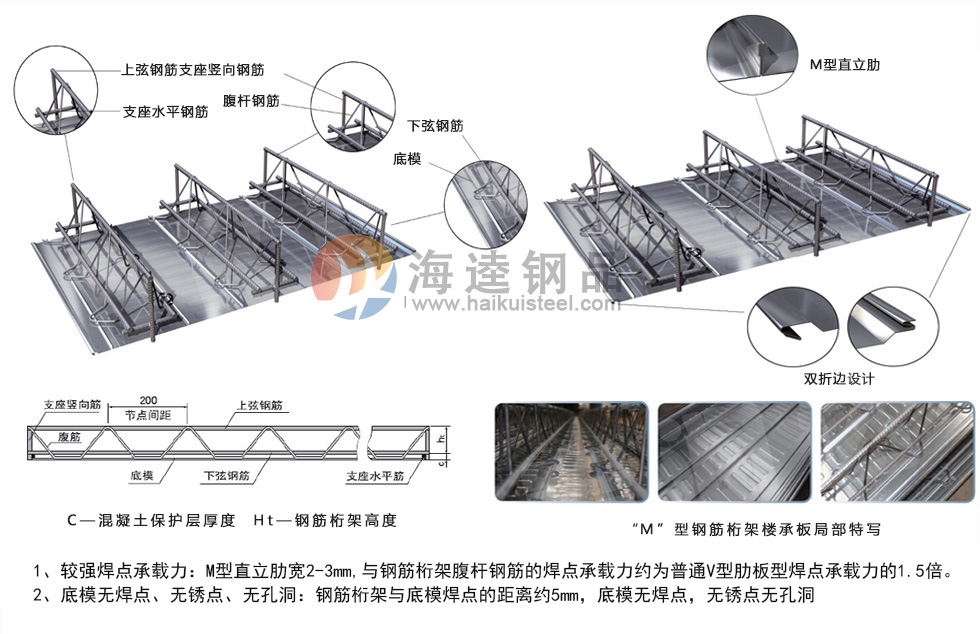

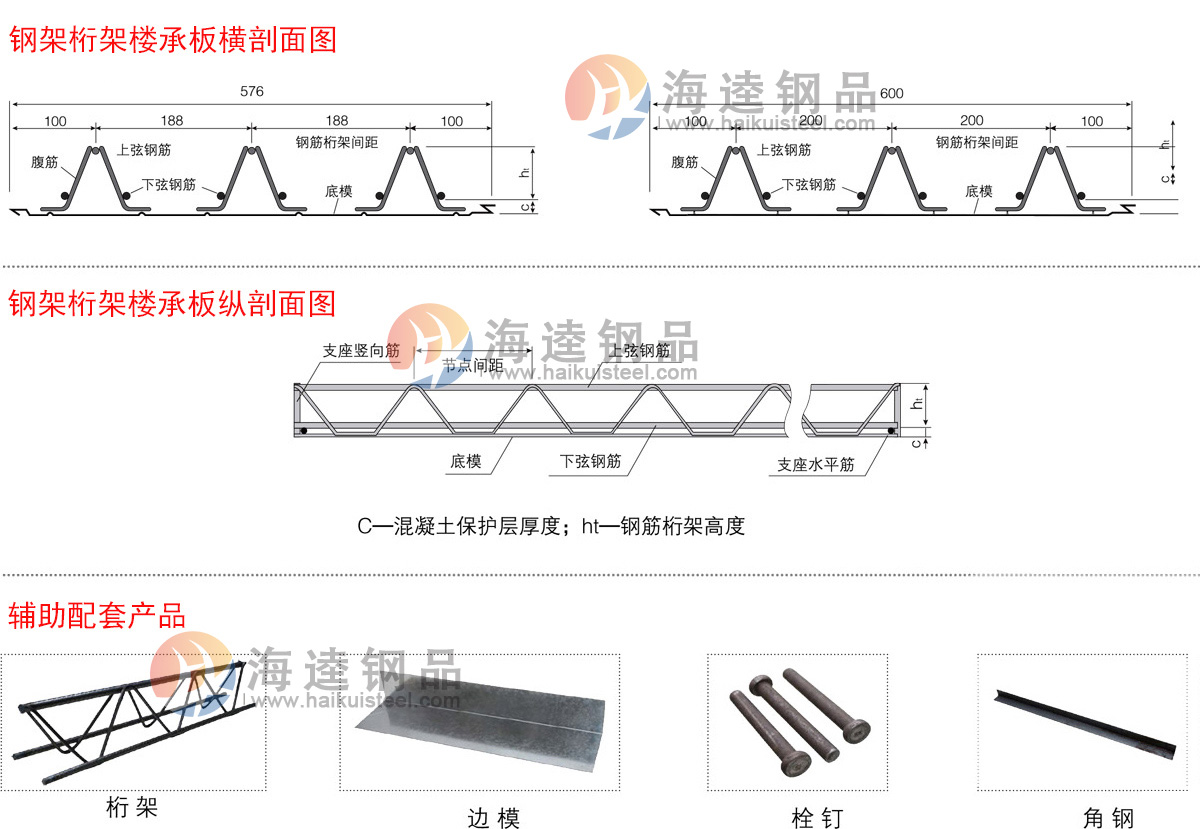

鋼筋桁架樓承板示意圖

四、TD6鋼筋桁架樓承板型號參數：

模板型號	桁架高度/(mm)	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度	施工階段鋼筋桁架
模板型號	桁架高度/(mm)	上弦/腹桿/下弦直徑/(mm)	中和軸高度Yo/(mm)	慣性矩Io	樓板厚度	板簡支	板連續
TD6-70	70	12、4.5、10	44.7	2.309	100	2.9	3.8
TD6-80	80		48.88	3.151	110	3.1	4
TD6-90	90		53.07	4.124	120	3.4	4.2
TD6-100	100	12、5、10	57.26	5.228	130	3.6	4.4
TD6-110	110	12、5、10	61.44	6.465	140	3.7	4.6
TD6-120	120	12、5.5、10	65.63	7.832	150	3.8	4.8
TD6-130	130		69.81	9.331	160	4	4.8
TD6-140	140		74	10.962	170	4.1	5
TD6-150	150	12、6、10	78.19	12.724	180	4.2	5
TD6-160	160		82.37	14.618	190	4.3	5.2
TD6-170	170		86.56	16.643	200	4.4	5.2
TD6-180	180	12、6.5、10	90.74	18.8	210	4.5	5.2
TD6-190	190		94.93	21.088	220	4.6	5.4
TD6-200	200		99.12	23.508	230	4.6	5.4
TD6-210	210	12、7、10	103.3	26.059	240	4.8	5.4
TD6-220	220		107.49	28.742	250	4.8	5.4
TD6-230	230		111.67	31.556	260	4.9	5.4
TD6-240	240	12、7.5、10	115.86	34.502	270	5	5.6
TD6-250	250	12、7.5、10	120.05	37.579	280	5	5.6
TD6-260	260	12、8、10	124.23	40.788	290	5	5.6
TD6-270	270	12、8、10	128.42	44.129	300	5.2	5.6

五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：

1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。

2.鋼筋桁架板大無支撐板跨可達4.8米，普通樓承板大3米，需要大量臨時支撐。

3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。

4.工期提前，提前贏取經濟效益

5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。

所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。

六、TD6鋼筋桁架樓承板應用領域:
廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD6鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。

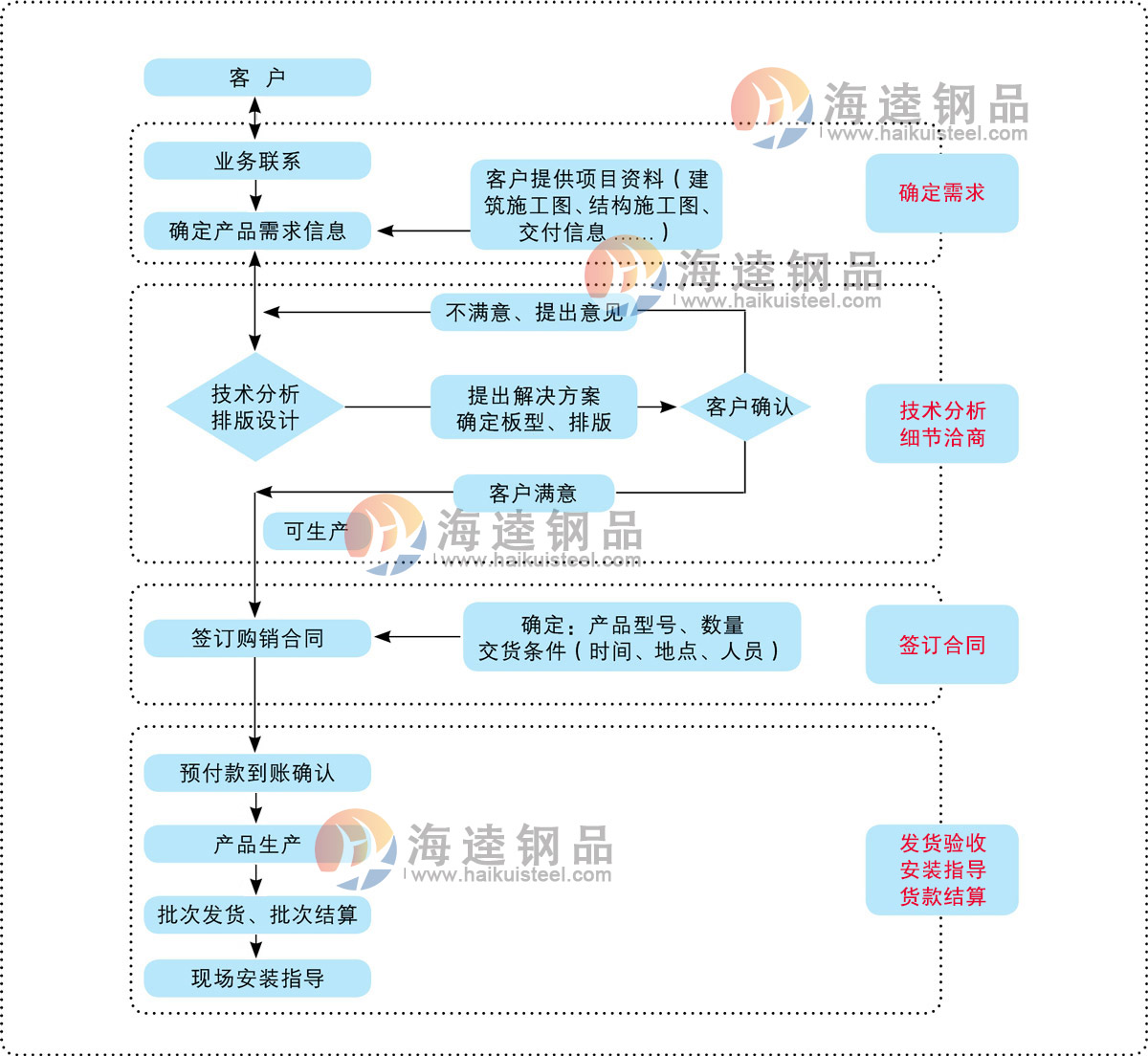

七、訂貨須知：

感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：

1）對產品的具體要求（尺寸、型號、功能要求等）。

2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。

3）交貨條件（時間、地點等）。

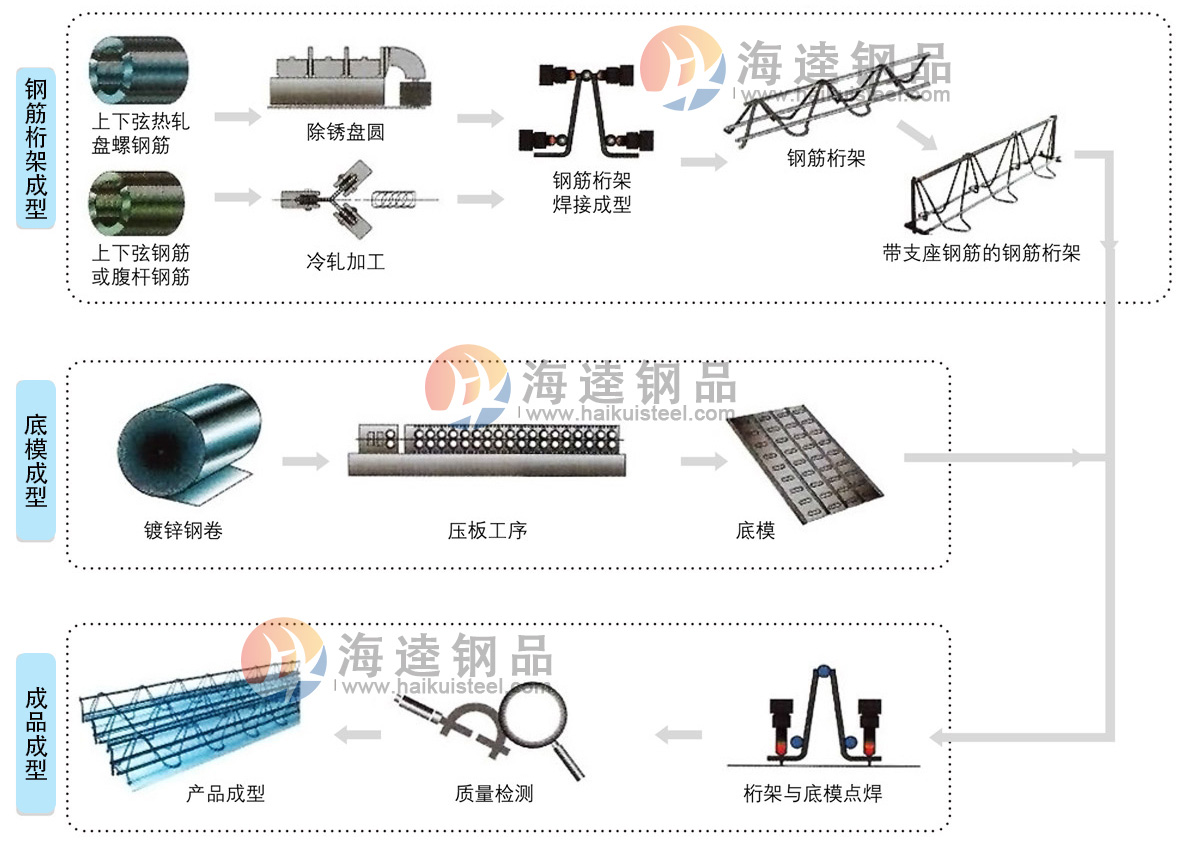

八、生產工藝流程：
鋼筋桁架樓承板生產工藝流程
